- EN500变频器在大型破碎机的应用
- 卷扬机又称绞车，可垂直提升、水平或倾斜拽引重物，通过卷筒缠绕钢丝绳或链条提升或牵引重物的轻小型起重设备，可单独使用，也可作起重、筑路和矿井提升等机械中的组成部件。
颚式破碎机工艺
破碎机分不同规格和使用范围，鄂式破碎机主要用于粗碎，标准圆锥破碎机主要用于中碎；短头型圆锥破碎机用于细碎。本篇通过讲述EN500变频器在大型颚式破碎机的应用，让读者掌握易能产品破碎机使用方法。
颚式破碎机工作部分是两块颚板组成，静止的是定颚，另一个做上下往复运动的是动颚。动颚与静颚不停的分开和靠近，物料进入破碎腔，受到挤压，弯折和劈裂作用而破碎。
EN500变频器颚式破碎机应用
1.现场电机参数：
功率：400KW
极数：8
额定频率：50HZ
额定电压：380V
额定定子电流：738A
额定转速：779r/min
2.现场工作情况：
电机采用自耦降压启动，启动电流非常大，导致整个工场电压被拉低
正常工作时电机一直处于工频50HZ全速运转
工作时电机输出电流：600A～800A
空载时电机电流：200A
额定定子电流：738A
运石料工程车工作周期2.5～4分钟每趟

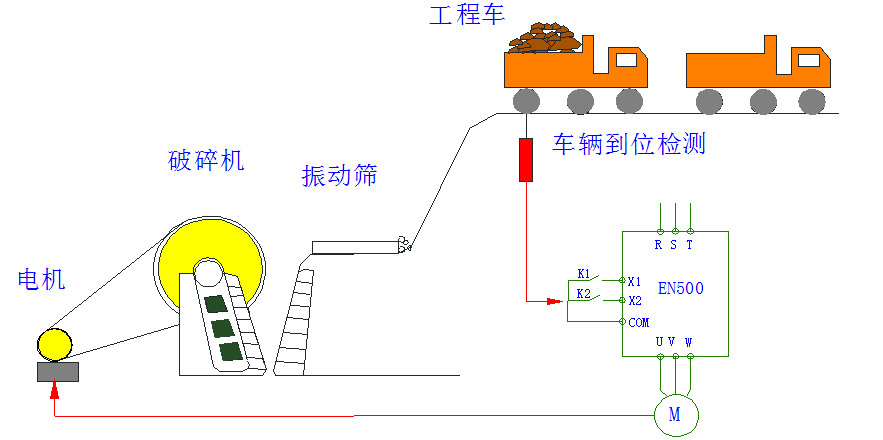

3.工作示意图：
应用分析与实现
可行性分析
运石料车工作2.5～4分钟每趟，每车料约1.5分钟可破碎完毕，每周期设备最短空载运行时间1～2.5分钟。设备每周期有两种工作状态：破碎和空载，破碎时电流600A～800A，空载时电流200A。因空载时为无效工作，此时可降低运行转速。
变频器选型
比破碎机电机功率大1～2档。
应用实现
选择EN500-4T450G/P变频器，破碎石料运行50HZ，空载运行30HZ；运料车工程车卸货处安装位置检测开关，运料车到位输出信号给变频器，变频器加速到50HZ，运料车离开经过1.5分钟结束破碎，变频器减速到30HZ运行，周而复始。设置两段加减速时间：第一段加速从0HZ到30HZ，设置加速30秒；第二段30HZ到50HZ加速20秒，从50HZ到30HZ，减速时间40秒。
控制接线

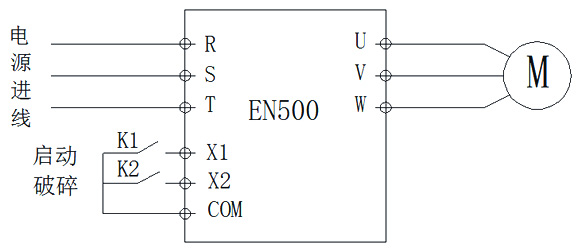

变频控制接线图：
电源进线：接R、S、T；
输出到电机线：接U、V、W；
启动变频器：K1接通，变频器从0加速到30Hz；
破碎工作状态：K2接通，变频器运30Hz加速到50Hz；
空载状态：K2断开，变频器运行1min之后，从50Hz减速到30Hz，花时40秒；
